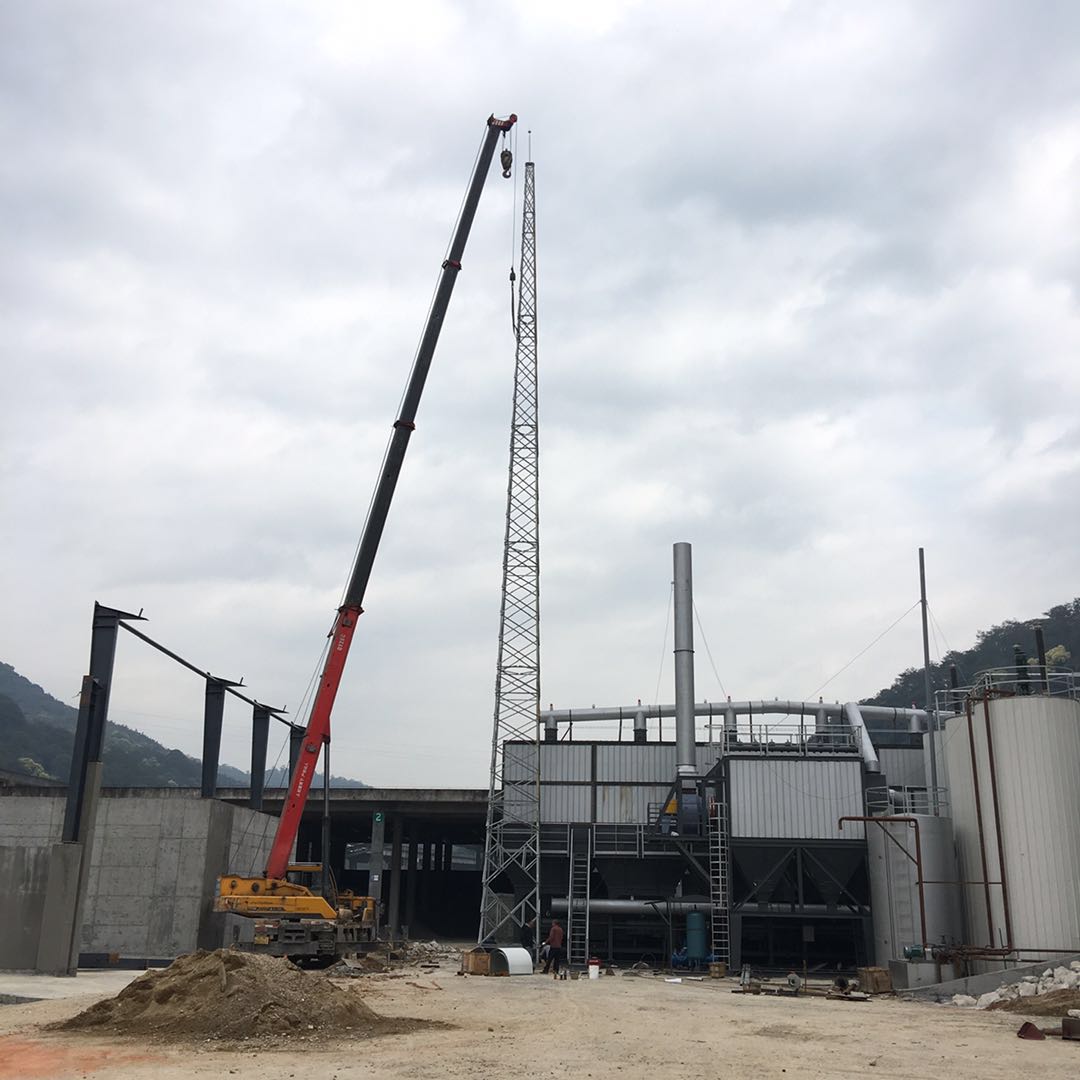

30米避雷针 GFL1-11钢结构接闪杆塔技术说明

30米避雷针：GFL1-11钢结构接闪杆塔技术说明

名称：钢结构接闪杆塔

型号：GFL1-11

高度：30米

基本风压：0.4KN/M2

基础型号：JB-3

接地电阻：<10欧姆

钢结构接闪杆塔加工依据是15D501《防雷与接地》接闪杆塔安装的内容要求，基本风压0.4KN/M2，基础型号JB-3，修正后的地基承载力修正值200KN/m2。

    接闪杆钢材选用Q235B材质，在生产企业厂区加工，试拼装无误后热镀锌，镀锌厚度要求：厚度3-6mm的工件镀锌厚度不小于70um；其他厚度的工件不小于85um。

主材、斜材、横材、包钢规格尺寸按15D501的规格要求，并采用标准或市场上负偏差最小的材料或大于规范要求的材料；各部件采用M16螺栓连接，包钢采用M16和M20螺栓连接。每个包钢的螺栓数量不少于12个。接闪杆塔除A段外，每段结构的上下各设置闭合的横材，其中下部的横材要做成内外双“口”交错型结构形式；连接上下两段的斜材（外部）要采用不小于L50*5的规格。塔脚板采用-20*400*400规格，加强筋厚度不小于16mm。

   为了减少主材上的打孔数量、增加塔体强度，本次钢结构接闪杆塔不设置脚钉。

基础做好后，塔脚板可以在固定到基础之后，塔底主材与塔脚板进行焊接，做好防腐后。
