1.卫星＋ESE避雷针工作特性
●性能优越
1、在同等条件（高度）下，“Satelit+”比普通避雷针保护范围大。
2、落雷更准确，减小了雷击点落于非避雷针体的概率。
●安全可靠：无放射性元素，不锈钢材料，耐腐蚀，抗风能力强。
●免维护：无源，无需供电，无耗能元件。
●安装简单：重量轻，不需加装同轴屏蔽电缆。
●造型美观
2.卫星＋ESE避雷针产品型号
|
型号
|
提前放电时间△T
|
|
ESE2500
|
25微秒
|
|
ESE4500
|
45微秒
|
|
ESE6000
|
60微秒
|
△T：根据法国国际NFC17-102规定的启动抢先时间，实际测试值大于规定值
3.卫星＋ESE避雷针保护半径
按NFC17-102规定，针尖应高于被保护物水平面2m(h1)以上。当避雷针高度不同时(h2,h3,…hn)，其保护范围（半径）分别为Rp2,Rp3…Rpn，计算公式应考虑被保护物的防雷等级、当地的雷暴活动情况和地质地貌。
“satelit+”的保护半径与高度(h)有关，与它的启动抢先时间（型号）有关，以及与所选的保护级别有关：
当h≥5时，
;
注：公式中,Rp为所考虑的水平面上的保护半径h为针尖相对于被保护物顶部的水平高度差D为滚球半径（闪击距离）
第一类建筑物为20m(GB50057-94规定D=30m)
第二类建筑物为45m
第三类建筑物为60m
△L为“satelit+”的上行抢先距离
△L=V（米/微秒）·△T（微秒）
V为先导传播速度，实验数据表明：V=1米/微秒
当h<5时，见保护半径表
|
不同型号及安装高度的“satelit+”避雷针对各类防雷建筑物的保护半径(Rp) |
||||||||||
|
“Satelit+” |
H=高于被保护物的水平高度(m)
|
|||||||||
|
2
|
3
|
4
|
5
|
6
|
10
|
15
|
20
|
45
|
60
|
|
|
第一类防雷建筑物
|
||||||||||
|
ESE2500
|
20
|
29
|
39
|
49
|
49
|
51
|
53
|
54
|
-
|
-
|
|
ESE4500
|
28
|
42
|
57
|
71
|
71
|
72
|
73
|
74
|
-
|
-
|
|
ESE6000
|
35
|
52
|
69
|
86
|
87
|
88
|
89
|
89
|
-
|
-
|
|
第二类防雷建筑物
|
||||||||||
|
ESE2500
|
23
|
34
|
46
|
57
|
58
|
61
|
63
|
65
|
70
|
-
|
|
ESE4500
|
32
|
48
|
65
|
81
|
82
|
83
|
85
|
86
|
90
|
-
|
|
ESE6000
|
39
|
58
|
78
|
97
|
97
|
99
|
101
|
102
|
105
|
-
|
|
第三类防雷建筑物
|
||||||||||
|
ESE2500
|
26
|
39
|
52
|
65
|
66
|
69
|
72
|
75
|
84
|
85
|
|
ESE4500
|
36
|
54
|
72
|
89
|
91
|
92
|
95
|
97
|
104
|
105
|
|
ESE6000
|
43
|
64
|
85
|
107
|
107
|
109
|
111
|
113
|
119
|
120
|
4.卫星＋ESE避雷针配套产品:

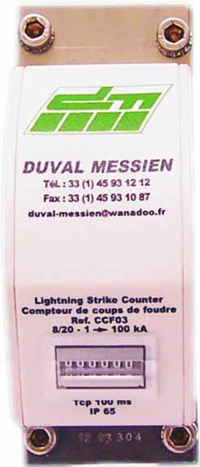

"SATELIT+"避雷针测试仪 CCF03雷击计数器
详细信息见产品电子说明书: www.chinaobo.cn
卫星ESE2500避雷针安装图如下：
（本图纸保存到本地电脑上之后为A4尺寸）
图片下载地址：www.chinaobo.cn/d/file/fc31cd877ec8404573773535124735fa.jpg
