25米钢结构避雷针 接闪杆塔GFL2-7 JB-2

25米钢结构避雷针，新规范中的名称是钢结构接闪杆塔
避雷针塔常见有以下几种规格：GFL角钢避雷针塔、GJT圆钢避雷针塔、GH钢管杆避雷针塔等多种形式的金属塔。
避雷针塔的保护范围还要按照滚球法来计算保护半径和保护范围。

25米避雷针技术说明

1、名称：钢结构接闪杆塔（避雷针或避雷塔）

2、型号GFL1-5或GFL1-7，高度25米。
（GFL1-6和GFL1-8除增加照明台之外，其他参数一致）

3、材料采用Q235钢，螺栓采用4.8级。

4、地基承载特征值为100KN/m²（150KN/m²）。

5、基本风压为0.4KN/m²；允许裹冰：≤10mm。

6、抗震设防烈度：≤8度。

7、整体倾斜度不大于H/1000。

8、塔体构件热镀锌防腐。

9、凯威避雷针理论重量1513KG（含照明台后1587KG）。

10、接地电阻不大于10欧姆。

25米避雷针细节展示

下图所示的就是25米的风压0.7KN/M2的GFL系列的角钢避雷针塔（对应的基础编号是JB-2）：

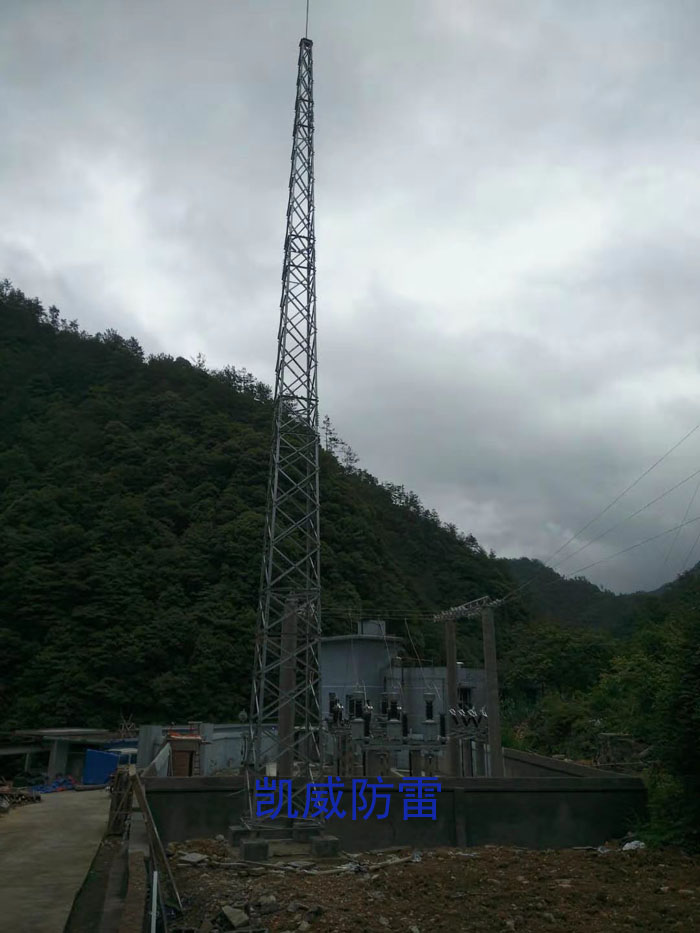

避雷针在变电站安装

25米和15米避雷针安装于瓦斯发电站
25米GFL1-5避雷针（避雷塔）设计图纸

25米避雷针技术资料GFL1-5.pdf
