艾力高新款避雷针SI25i 提前放电避雷针SI25I/SI40I/SI60I(新款）

ERITECH SI INTERCEPTOR ESE 提前放电式避雷针
1 、 概述

SI新型避雷针是一种防直击雷装置，具有接闪、疏导雷电流入地及抗侧击的功能。其外形美观、重量轻、安装方便、适用于基站、通讯设备和建筑物防直击雷。
测试要求是按照法国NFC17-102和西班牙UNE-21186标准进行的。
ERITECH SI INTERCEPTOR ESE 提前放电式避雷针有SI25i、SI40i、SI60i三种规格。

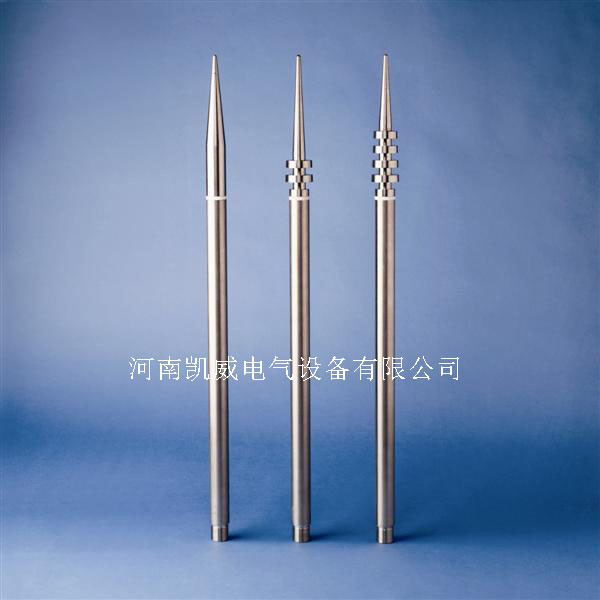

新款SI避雷针外观

2  、工作原理

在雷电放电之前的高静态电场特性情况下ERITECH SI INTERCEPTOR ESE 提前放电式避雷针接闪器的针尖会产生可控幅度和频率的脉冲，这是避雷针产生一个上行先导并向上传播，从而截获雷云里发出的下行先导。当SI型避雷针受雷时，由接闪器接闪，并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。

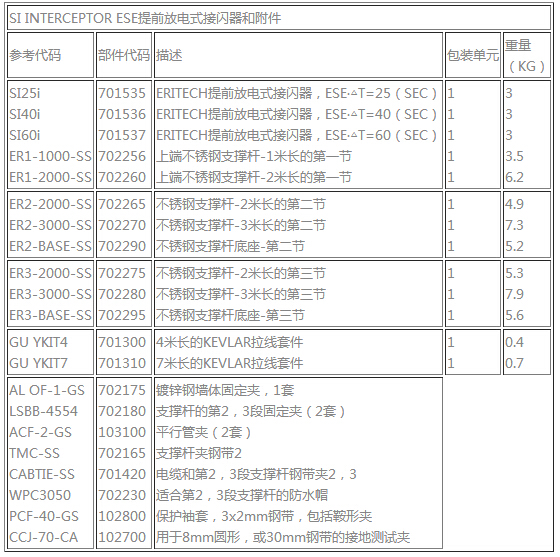

3 、 技术指标|避雷针保护范围

4 、使用、维护

4.1 安装方法

开启包装箱，取出避雷针。将避雷针的接闪部分和支撑杆组合在一起，下端可以焊接，也可以套丝，连接在被保护对象上。

4.2注意事项

    避雷针的接地必须良好，其接地电阻值不大于10Ω。

4.3维护与检查

    每年雷雨季节前须按以下内容进行检查：

    ⑴ 各连接部位的连接应可靠，不允许松动；

    ⑵ 从接闪器至下部连接件的总阻值≤5Ω；

    ⑶ 避雷针的接地必须良好,接地电阻值不大于10Ω。

5.安装案例
典型安装案例：郑州绿博园观光塔、柳州地王地产公司楼顶直升机停机坪、张家界天门山风景旅游区、化工厂离子膜烧碱装置氢气处理室、火电厂煤仓；晋城市玉皇庙、青莲寺两处国家级文物场所（此处安装于仿生树接闪装置顶部）

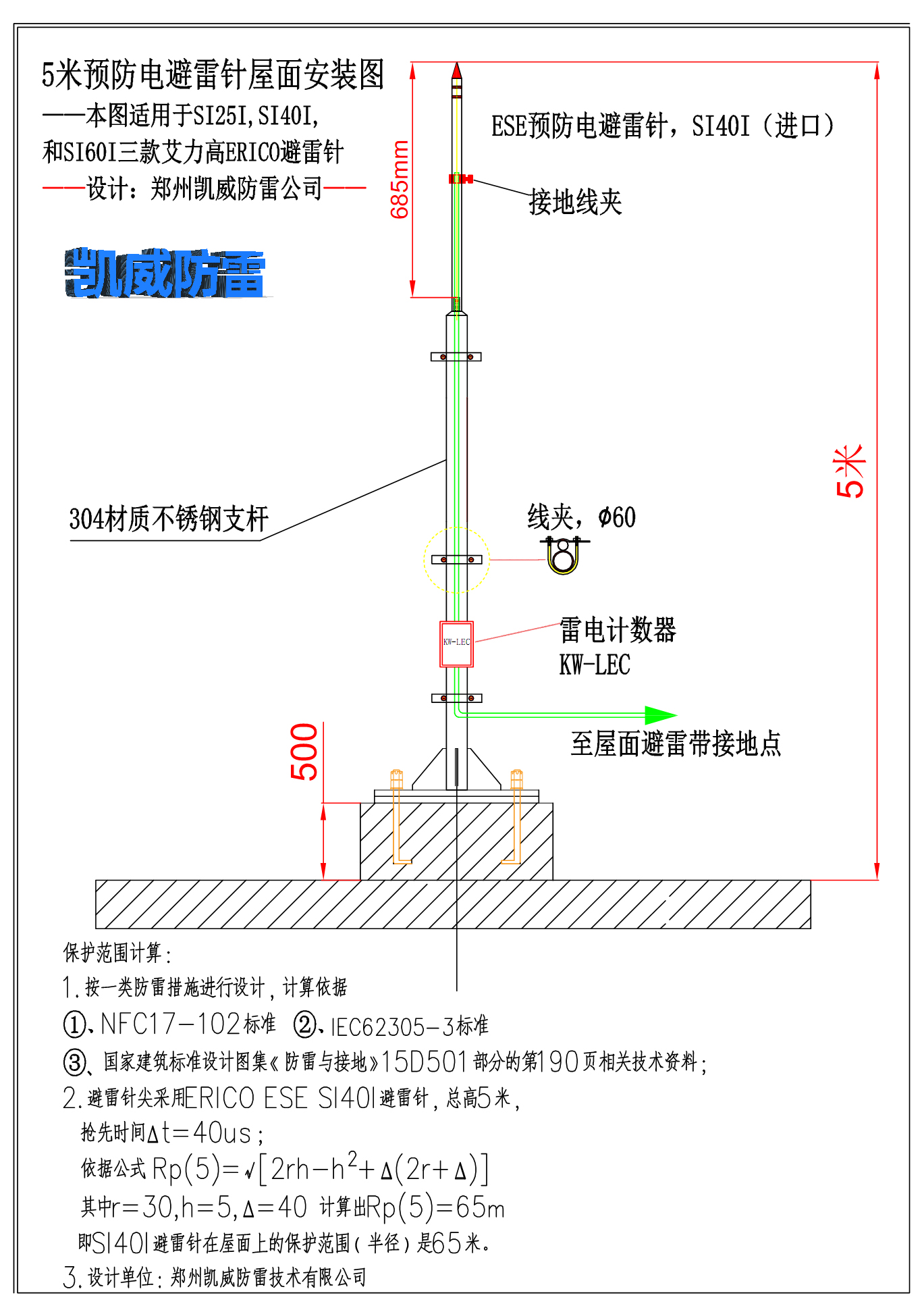

5米避雷针设计图

屋面安装示意图

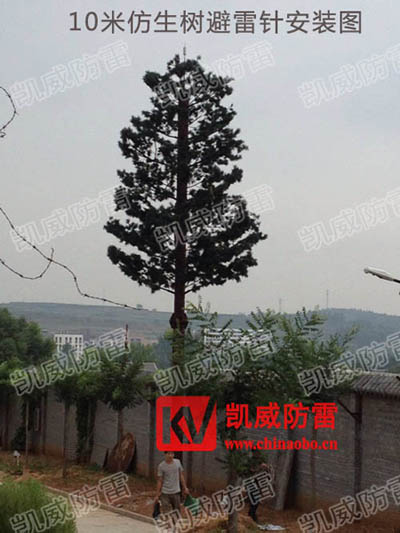

艾力高避雷针安装于仿生树避雷针顶部

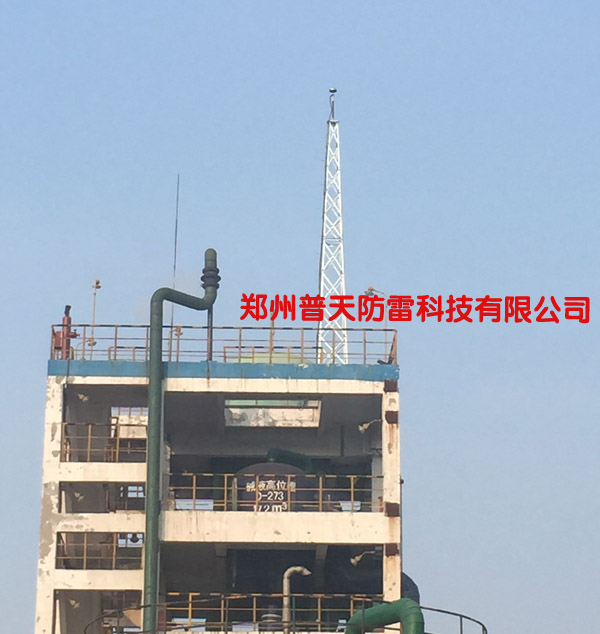

化工厂离子膜烧碱装置氢气处理装置避雷针安装（15米）

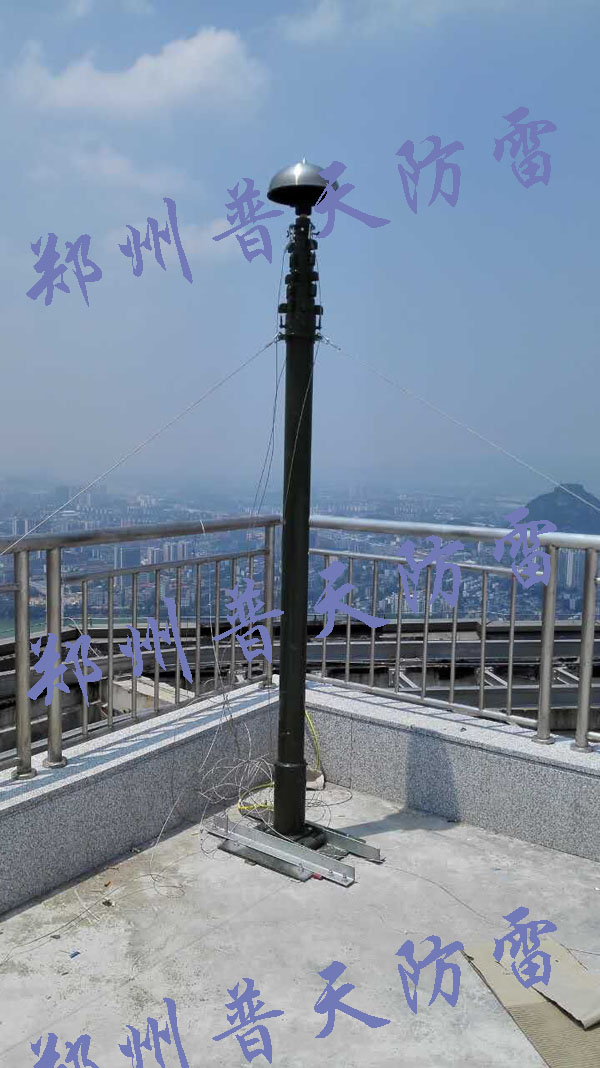

楼顶停机坪（直升机）防雷保护-避雷针安装（10米升降性）
