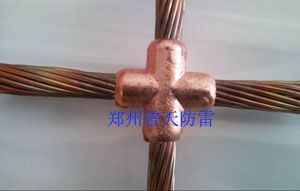

镀铜导线(铜导线)水平十字焊接

水平“十”字焊接(XA/XB) -----郑州普天防雷科技有限公司 13938510282
水平“十”字焊接
● XA水平“十”字焊接,副导线切开
● XB水平“十”字焊接,副导线搭上而且不切开
● 除特殊说明外,一般是指铜绞线与铜绞线之间的焊接
● 黑色字体字母为模具价格关键代码
镀铜导线(铜导线)水平十字焊接
水平十字形焊接

水平十字形焊接

产品代码
夹具 适合C型模具的 L160
适合D型模具的 L159
点火枪 T320
建议的工具
专用去氧化层钢化刷 T313
焊渣清除铲 B136A(65#以下焊药用)
B136B(90#以上焊药用)
模具清洁刷 T394
导线夹 B265
喷灯 T111
XA
导线尺寸(mm2)
主 副 模具代码 焊药
25 25 XACSY1Y1 45
35 35 XACY2Y2 65
35 25 XACY2Y1 65
50 50 XACY3Y3 90
50 35 XACY3Y2 90
70 70 XACY4Y4 115
70 50 XACY4Y3 115
95 95 XACY5Y5 200
95 70 XACY5Y4 150
95 50 XACY5Y3 150
120 120 XACY6Y6 200
120 95 XACY6Y5 200
120 70 XACY6Y4 200
150 150 XACY7Y7 250
150 120 XACY7Y6 250
150 95 XACY7Y5 200
150 70 XACY7Y4 200
185 185 XACY8Y8 250
185 150 XACY8Y7 250
185 120 XACY8Y6 250
240 240 XADY9Y9 500
240 185 XADY9Y8 2*200
240 150 XADY9Y7 2*200
240 120 XADY9Y6 2*150
XB
导线尺寸(mm2)
主 副 模具代码 焊药
25 25 XBCY1Y1 65
35 35 XBCY2Y2 90
50 50 XBCY3Y3 150
70 70 XBCY4Y4 200
95 95 XBCY5Y5 250
120 120 XBCY6Y6 2*150
150 150 XBCY7Y7 2*200
185 185 XBCY8Y8 500
240 240 XBCY9Y9 3*250
