接地工程中的接地模块与镀铜绞线放热焊接图

发布时间:2013-05-03   来源:凯威电气   浏览量:

                      接地工程中的接地模块与镀铜绞线放热焊接图
    由凯威电气公司接地事业部(郑州普天防雷工程公司)设计施工的某防雷(接地)工程圆满结束。
    本工程设计接地电阻为1欧,采用接地模块PTD-3(数量26块)、镀铜接地棒(数量30根,有UL认证)、水平接地线(镀铜钢绞线KW-S70,数量100米)、降阻剂2吨,组成4*4m的接地网格,所有接地体之间全部采用凯威放热焊接(热剂焊CADWELD),施工完毕后,现场测量接地电阻值为0.45欧。
    接地网占地100平方左右(约10m*10m),网格间距4米,垂直接地体敷设深度为1.5米,在引入大楼的位置设置接地观测井T416BH一个。

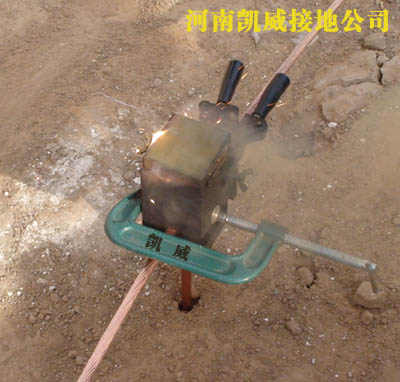

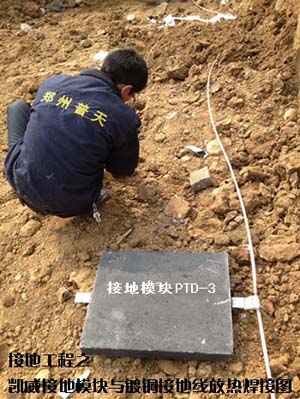

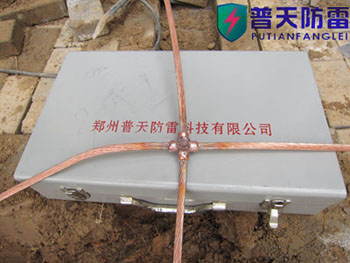

    下图为接地工程现场施工图:
