煤矿炸药库雷管库17米避雷针安装图

    河南凯威电气设备有限公司避雷针分公司位于河南省郑州市高新区电子电器产业园区，主要生产环形钢管杆避雷针（GH系列）、GJT三柱圆钢避雷针塔、GFL四角角钢避雷针塔，年生产上万多吨，所生产的避雷针塔销往全国大部分区域，主要应用安装在电力变电站、发电厂、煤矿炸药库、瓦斯抽放站、地震应急避难中心、煤化工等重要场所。

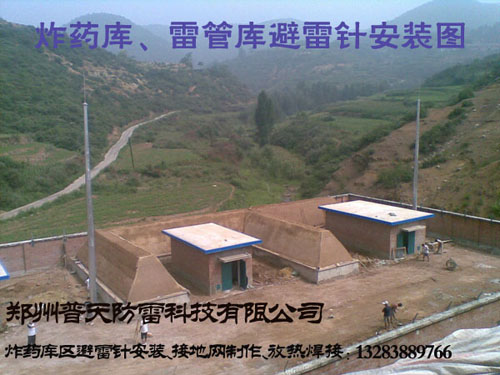

    上图是河南凯威电气设备有限公司生产的2支17米环形钢管避雷针安装在山西省吕梁市某煤矿炸药库（雷管库区），经过国家规范GB50057-2010中的滚球法计算避雷针保护范围，可有效保护整个炸药库区域。
    本避雷针安装工程中，2个避雷针的接地网电阻值均小于2欧姆，采用的接地材料为凯威品牌的镀铜接地棒，数量分别适合10根。


上面2个图片为煤矿炸药库、雷管库等易燃易爆危险场所安装案例；下图为煤矿井口25米避雷针安装案例


25米避雷针安装图

19米避雷针a

1 概述

GH系列环形钢管杆避雷针是一种防直击雷装置，具有接闪、疏导雷电流入地及抗侧击的功能。其外形美观、重量轻、安装方便、适用于易燃易爆场所（弹药库、雷管库等）、基站、通讯设备、建筑物的直击雷防护。

2  工作原理

      GH避雷针受雷时，由接闪器接闪，并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。

3 技术指标

高度大于20米的避雷针型号请联系我公司。

4 结构特征

避雷塔有A01、A、B、C、D、E共计6段，根据所需高度，自行搭配各段。各段均应热镀锌。根据实际需要，可以将A01段改为凯威提前放电式避雷针PTU-3.1或艾力高避雷针SI25/SI40/SI60/系统3000增强型接闪器，以增加保护范围和安全性能。

5 使用、维护

5.1 安装方法

将避雷针的各段首尾连接（法兰连接或插接法），固定在预埋的基础底座上。（有些配件需要工程商根据实际情况加工）可以人工安装也可以机械吊装。

5.2注意事项

    避雷针的接地必须良好，其接地电阻值不大于10Ω。

5.3维护与检查

    每年雷雨季节前须按以下内容进行检查：

    ⑴ 各连接部位的连接应可靠，不允许松动；

    ⑵ 从接闪器至下部连接件的总阻值≤5Ω；

⑶ 避雷针的接地必须良好,接地电阻值不大于10Ω。
GH系列避雷针资料请点击【下载】

环形钢管避雷针11米-19米标准图纸发布
GH环形钢管避雷针塔（11米-19米）设计图纸，包含了11米/13米/15米/17米/19米共五种常用的避雷针构造制作/基础制作/接地网同步施工等全套图纸，下载地址是www.spd86.com/pdf/GHgangguanbileizhen.pdf，可将下载地址复制后粘贴在浏览器的地址栏，回车即可下载。也可以以电子邮件方式免费索取本图集，13938510282@163.com有什么问题请联系我公司，谢谢。
