工程案例

25米钢管避雷针安装

发布时间:2014-02-22   来源:凯威电气   浏览量:

25米钢管避雷针安装工程图

25米钢管避雷针安装工程图
    某工地的2支25米环形钢管避雷针经过2天的努力,于2014年01月19日施工完成,25米避雷针保护半径的计算方法:

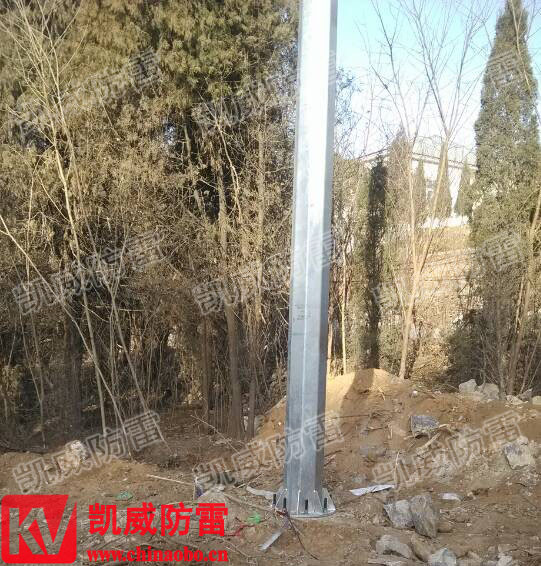

25米避雷针安装图1

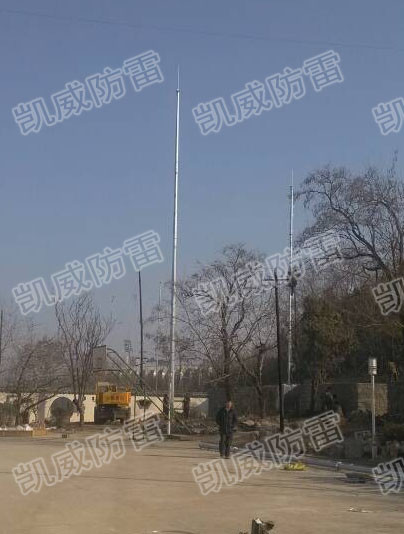

25米避雷针安装图2
25米避雷针安装图3
避雷针的保护半径与高度(h)有关,以及与所现的保护半径有关,

D为滚球半径(闪击距离)

第一类建筑物为D=30米

第二类建筑物为D=45米

第三类建筑物为D=60米

  保护范围采用规范之计算公式:

  Rx=sqrt{h(2hr-h)}-sqrt{hx(2hr-hx)}

  其中Rx为避雷针在距离地面hx米处的保护半径(米);

   hr为滚球半径,根据建筑物类别取值30、45、60;

   hx为被保护物的高度

25米保护范围是40.31米(二类防雷建筑物)
