楼顶3支避雷针安装图

发布时间：2011-06-08 来源：凯威电气浏览量：次

楼顶3支避雷针安装图

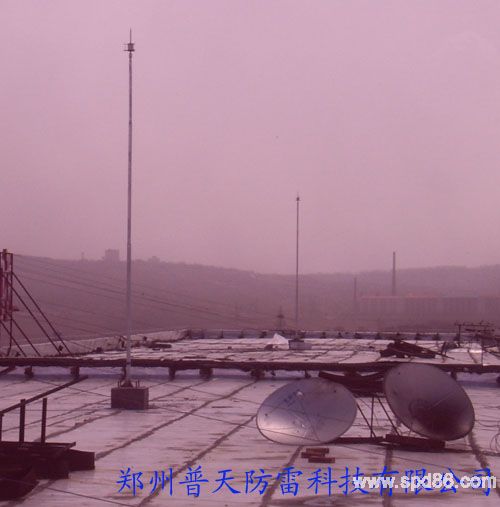

近日，由我公司设计施工的某调度生产大楼直击雷保护--避雷针安装已经结束，初验合格，正在协商整体验收。

避雷针高度5米，针尖采用普天提前放电式避雷针PTU-3.1，数量3支，跟球滚球法计算，可以完全保护整个大楼，大楼周边敷设有D10的镀铜圆钢避雷针，避雷带网格15*23m。

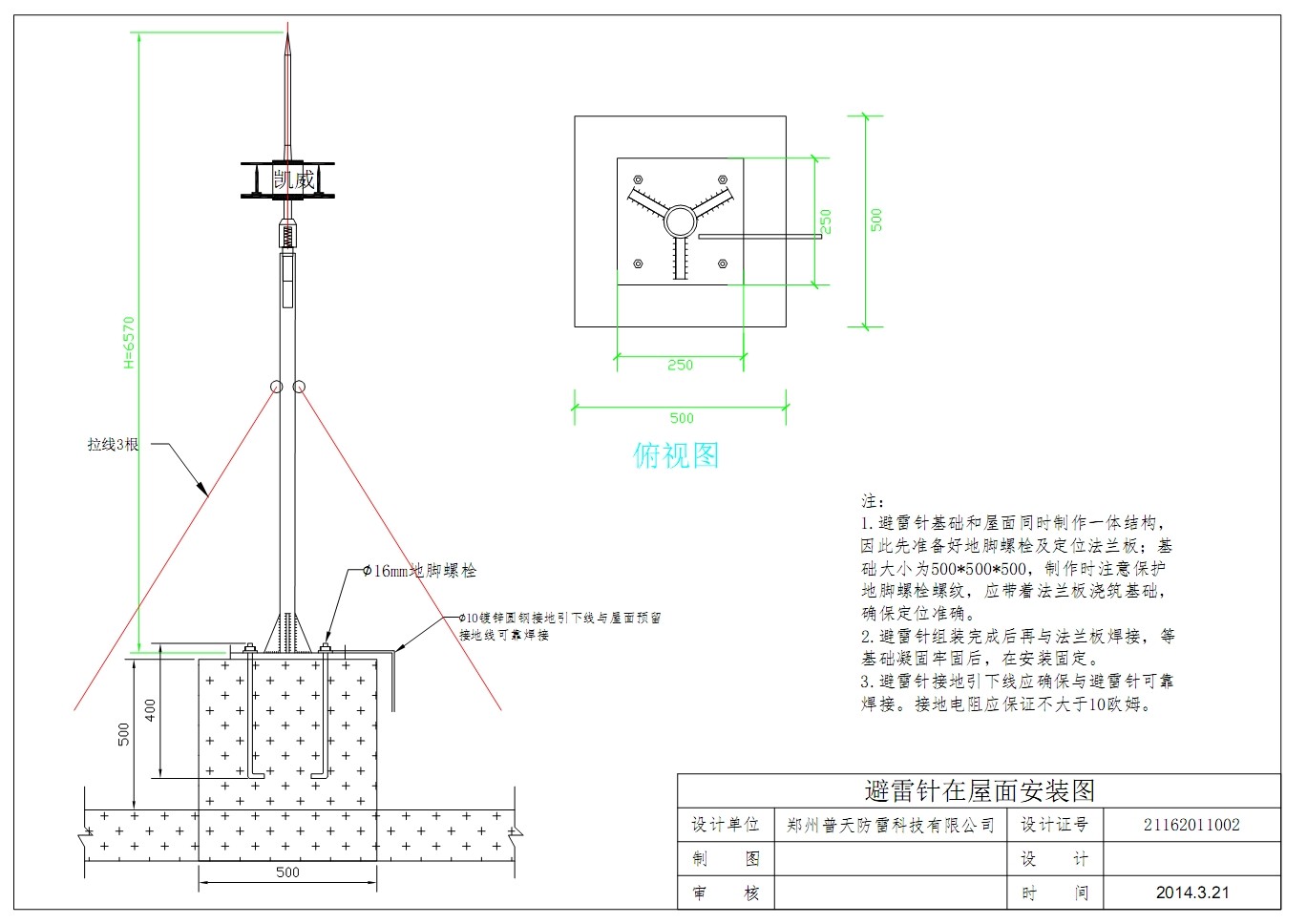

屋面6米避雷针安装设计图

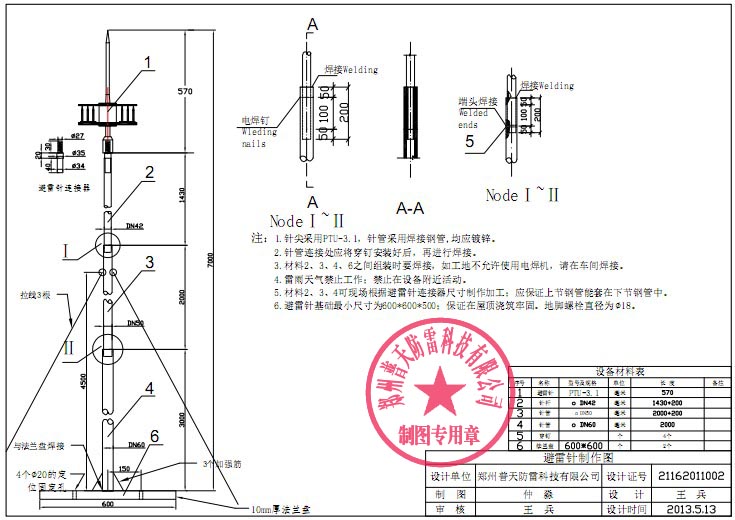

屋面7米避雷针安装设计图

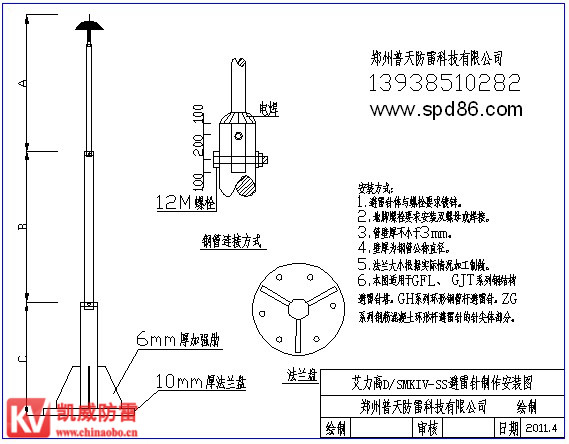

屋面艾力高避雷针D/SMKIV-SS避雷针设计图
别墅避雷针安装请点击查看：http://www.chinaobo.cn/cpzx/4/
