空气质量自动监测站综合防雷保护方案

空气自动监测站综合防雷保护（避雷针|防雷器|接地网）

1、室内电源、信号线路感应雷防雷设
    在电源总配电处安装一台普天防雷箱PT380-60和一台二级单相电源防雷箱PT220-40；

在电话线处安装防雷器PT-RJ11，

网络信号上安装100M的信号防雷器PT-RJ45；

在485控制信号线路上安装控制信号防雷器PT-V485;

在直流供电线路上安装1套24V直流防雷器PT-FS2DC24；

雷电的最终去处就是接地网，所以一定要有一个好的接地，按照国家规范，接地电阻要求小于4欧姆。一般采用镀铜接地棒KWD-14B，数量10根；地埋式水平接地线采用95平方镀铜钢绞线KW-S95。抗腐蚀性强，50年不变质。接地线与等电位汇流铜排可靠连接。

    室内安装一套等电位端子排，便于各设备就近接地。

2、直击雷保护（避雷针）

   在设备旁边安装一直6米高避雷针PTU-3.1，保护室外设备不遭受雷电直击。避雷针制作一套4欧接地网。
   保护范围按照以下方法计算：

  保护范围采用规范之计算公式：

           Rx=½{h(2hr-h)}-½{hx(2hr-hx)}

  其中Rx为避雷针在距离地面hx米处的保护半径（米）；

   hr为滚球半径,根据建筑物类别取值30、45、60；

   hx为被保护物的高度

在本方案中设计在屋顶安装一支6米高避雷针，房子中间有一2.8米高设备，避雷针安装在距设备3米位置。得知：被保护设备最高处hx=2.8米，本设备为第三类防雷建筑物，hr取值60，计算结果如下：

    Rx=½{h(2hr-h)}-½{hx(2hr-hx)}

      =½{6(2*60-6)}-½{2.8(2*60-2.8)}

      =8米 > 避雷针到设备的距离3米，

所以避雷针在距离地面2.8米处的保护范围足以保护所有设备，是安全的。

由我公司为某环保设备厂家配套设计安装的环保设备综合防雷保护（避雷针|防雷器|接地网）安装完毕，取得当地气象主管机构的验收合格证书，投入使用。

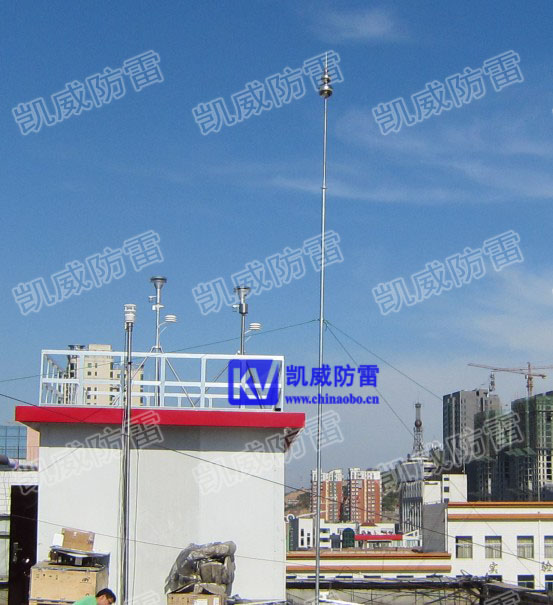

凯威电气公司防雷工程部技术人员介绍，避雷针设计高度7米，可有效保护屋面的空气监测装置；
屋内的电源系统安装了三级防雷保护和信号防雷保护装置，设计接地电阻值4欧姆，当地气象主管机构（防雷检测站/防雷中心）现场测量结果为0.52欧姆，符合国家规范的标准。

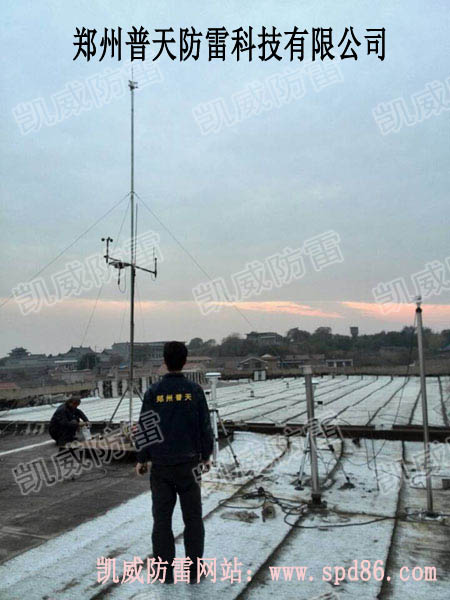

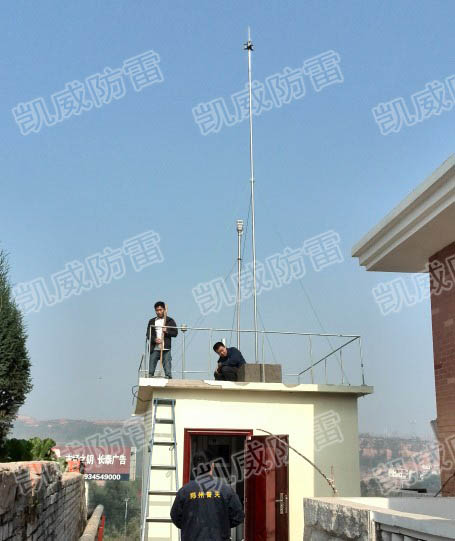

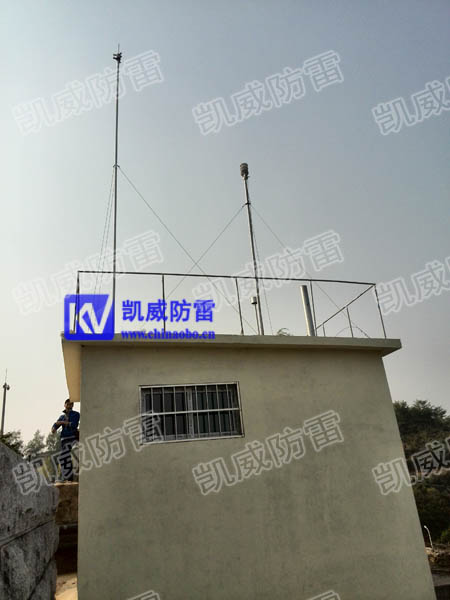

避雷针安装案例1
